Montáž střešního ventilátoru Vanterra MaxxVent: Kompletní návod krok za krokem

S příchodem teplých měsíců roste význam kvalitního větrání v obytných vozech a karavanech. Jedním z řešení je střešní ventilátor Vanterra MaxxVent, který aktivně odvádí horký vzduch z interiéru a zlepšuje cirkulaci vzduchu ve vozidle během jízdy i při stání. Díky standardnímu střešnímu výřezu 40 × 40 cm jej lze namontovat namísto běžného střešního okna.

Na montáži jsme spolupracovali s Honzou Bordovským z magazínu CamperLIFE.cz, který se rozhodl ventilátor Vanterra MaxxVent instalovat do svého vozu. Podívejme se krok za krokem, jak celý proces probíhal.

Honza tráví noc na stellplatzu přímo u prodejny SvětKaravanů.cz, takže ráno může rovnou zamířit k servisní hale. Krátce po otevření už parkuje před naším servisem.

Podle servisního týmu montáž ventilátoru Vanterra MaxxVent není nijak složitá a za běžných okolností zabere jedno dopoledne. Vše ale záleží na tom, zda se během instalace neobjeví nějaká nečekaná komplikace.

Po příjezdu do naší servisní haly čeká Honzovu obytnou vestavbu první kontrola. Vůz měří přes tři metry na výšku a jeho horní část tvoří laminátová nástavba, která není určená pro běžný pohyb po celé ploše střechy. Práce proto probíhají převážně ze žebříku a na střechu technici vstupují pouze na krajích, které jsou k tomu konstrukčně uzpůsobeny.

Ještě před plánovanou montáží se proto vyplatí ověřit, zda je střecha vašeho vozu pochozí a jaké zatížení snese. Předejdete tak případnému poškození střešní konstrukce i komplikacím při samotné instalaci.

Než se technici pustí do práce, je ještě potřeba ověřit, že se ventilátor Vanterra MaxxVent do původního otvoru skutečně vejde. Základna má sice stejné rozměry jako běžné okno Mini Heki, ale výklopný kryt zasahuje směrem dozadu, a je proto nutné zkontrolovat, zda mu nepřekážejí například solární panely nebo jiné prvky na střeše.

Poté už následuje demontáž původního okna Dometic Mini Heki. Nejprve se odstraní vnitřní krycí rámeček s roletkou, který je pouze nacvaknutý a lze jej snadno sejmout bez použití nářadí. Pod ním se nachází montážní rám uchycený dvanácti vruty. Po jeho demontáži se práce přesouvají na střechu vozu.

Přestože je původní okno na voze už řadu let, těsnicí tmel stále drží velmi pevně. Aby bylo možné okno bezpečně vyjmout, je potřeba jeho okraje postupně nahřívat horkovzdušnou pistolí, dokud lepidlo nepovolí. Pracuje se přitom opatrně a s nižší teplotou, aby nedošlo k poškození střechy ani plastových částí okna.

Samotné okno je ke střeše připevněno pouze pomocí lepidla a tmelu, takže po jeho uvolnění není nutné řešit žádné další vruty nebo mechanické uchycení.

Po vyjmutí původního okna přichází na řadu pečlivé očištění montážního otvoru a okolí. Nejprve je potřeba odstranit zbytky starého lepidla a tmelu. Větší části lze opatrně seškrábnout plastovou špachtlí, která nepoškodí povrch střechy.

Po mechanickém očištění následuje odstranění drobných zbytků a důkladné odmaštění plochy. V našem servisu k tomu používáme čistič brzd, který si s nečistotami a mastnotou poradí velmi efektivně. Právě kvalitně očištěný a odmaštěný povrch je jedním z nejdůležitějších předpokladů pro správné utěsnění nového ventilátoru.

Aby nové okno nebo ventilátor správně držely a dlouhodobě těsnily, musí být montážní plocha dokonale čistá a odmaštěná. Jakékoli zbytky starého tmelu, prach nebo mastnota mohou negativně ovlivnit přilnavost tmelu. Pečlivá příprava podkladu je proto klíčová pro vytvoření spolehlivého spoje a minimalizaci rizika zatékání v budoucnu.

Ještě před samotnou montáží ventilátoru Vanterra MaxxVent je nutné k montážnímu otvoru přivést napájení 12 V. Konkrétní řešení se přitom vždy odvíjí od konstrukce vozidla, typu střechy, uspořádání interiéru i umístění střešního otvoru.

V případě Honzovy dodávky by bylo nejjednodušší vést kabel v přilepené liště. Technici však preferují co nejčistší řešení bez viditelné kabeláže. Proto vytvořili malý průchod skrz laminátovou střechu do nejbližší skříňky, odkud kabel pokračuje skrytě až k pojistkové skříňce pod sedadlem.

Při plánování instalace se vyplatí vedení kabelů promyslet předem. Ventilátor má nízký odběr proudu, takže jej lze ve většině případů připojit k existujícímu 12V rozvodu, například k osvětlení. Samozřejmostí by ale měla být vlastní pojistka. Naopak není vhodné napojovat ventilátor na okruhy určené pro výkonnější zařízení, jako jsou topení nebo chladničky, které mají své specifické požadavky na napájení. Například výrobce Truma u svých spotřebičů důrazně vyžaduje vlastní napájení bez jakýchkoli zásahů.

Protože se Vanterra MaxxVent při nečinnosti přepíná do pohotovostního režimu, odebírá i nadále malé množství elektrické energie. Spotřeba je sice minimální, při dlouhodobém odstavení vozu by však mohla postupně vybíjet palubní baterii.

Honza se proto rozhodl doplnit instalaci o samostatný vypínač, který umožňuje ventilátor zcela odpojit od napájení. Při delším stání tak lze eliminovat i tento minimální odběr a předejít zbytečnému vybíjení baterie.

Po přípravě kabeláže a důkladném očištění montážního otvoru přichází na řadu usazení horního rámu ventilátoru.

Ještě před nanesením lepidla a těsnicího tmelu je potřeba připravit samotný rám. V servisu používáme aktivátor Dekalin DEKAvator 22 NF, který zlepšuje přilnavost lepidla k hladkým plastovým povrchům. Aktivátor se pomocí molitanové houbičky rovnoměrně nanese na celou lepenou plochu rámu a nechá se krátce působit podle doporučeného technologického postupu. Teprve poté může následovat aplikace lepidla a finální usazení rámu do střešního otvoru.

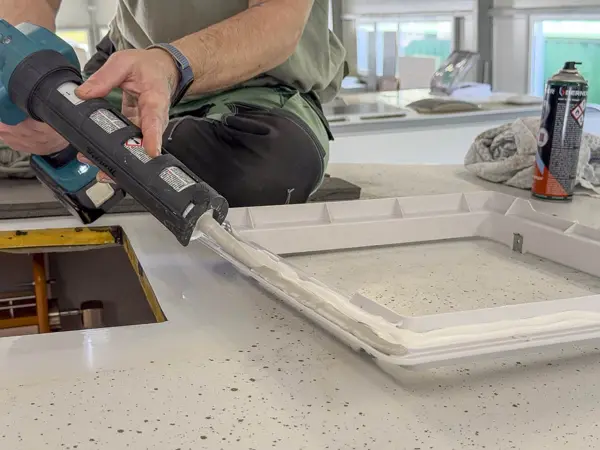

Po ošetření rámu aktivátorem následuje aplikace konstrukčního lepidla Dekalin DEKAsyl MS-5 po jeho vnitřním obvodu. Jde o osvědčené lepidlo, které se v karavaningu běžně používá například při montáži solárních panelů, satelitních systémů, střešních profilů nebo dalších doplňků vystavených povětrnostním vlivům.

DEKAsyl MS-5 vyniká vysokou pevností a dlouhodobou odolností, díky čemuž je pro tento typ instalace ideální volbou. K dispozici je v bílé i černé variantě, takže jej lze přizpůsobit vzhledu konkrétního vozidla i montovaného příslušenství.

Po vnějším obvodu rámu se následně aplikuje těsnicí tmel Dekalin DEKAseal 8936. Jeho úkolem je vytvořit pružný a dlouhodobě odolný spoj, který zabrání pronikání vody a zároveň odolá změnám teplot, vibracím i povětrnostním vlivům, kterým je střecha obytného vozu během provozu vystavena.

Kombinace konstrukčního lepidla a kvalitního těsnicího tmelu zajišťuje nejen pevné uchycení ventilátoru, ale především spolehlivou ochranu proti zatékání po mnoho let.

Před finálním usazením rámu je potřeba ještě jednou ověřit jeho správnou orientaci. Poté se rám vloží do montážního otvoru a rovnoměrně přitlačí po celém obvodu, aby se lepidlo i tmel správně rozprostřely a vytvořily souvislý spoj.

Tmel, který se při přitlačení vytlačí po stranách, není nutné ihned kompletně odstraňovat. Stačí odstranit pouze větší přebytky, zatímco tenká vrstva kolem spoje přispěje k lepšímu utěsnění.

Následně přichází na řadu mechanické upevnění rámu. V připravených montážních otvorech se krátkým vrtákem předvrtají vodicí otvory do střechy. Vrtá se přitom jen několik milimetrů hluboko, aby nedošlo k poškození konstrukce pod střešním pláštěm.

Do předvrtaných otvorů se následně zašroubují vruty. Důležité je jejich dotahování nepodcenit, ale ani nepřehnat. Vruty se utahují ručně a pouze s mírným přítlakem tak, aby byl rám rovnoměrně přichycen po celém obvodu.

Příliš silné dotažení může způsobit deformaci plastového rámu. V takovém případě hrozí, že se materiál časem v namáhaných místech poškodí nebo dokonce praskne, což by mohlo vést ke ztrátě těsnosti a následnému zatékání. Právě citlivé a rovnoměrné dotažení je proto jedním z klíčových kroků celé montáže.

Po upevnění montážního rámu přichází na řadu instalace samotné ventilátorové jednotky. Horní výklopná část s ventilátorem se usadí do připraveného rámu a následně se zajistí čtyřmi dodanými vruty.

Ještě před jejich zašroubováním se montážní otvory vyplní těsnicím tmelem. Díky tomu vznikne vodotěsný spoj, který zabrání pronikání vlhkosti kolem upevňovacích bodů a přispěje k dlouhodobé spolehlivosti celé instalace.

Montáž vnitřního krycího rámečku už je závěrečnou částí celé instalace, přesto se při ní může hodit pomoc druhé osoby. Je totiž potřeba současně zasunout hřídel pro ruční otevírání střešního poklopu, zapojit a uspořádat kabelové svazky a zároveň rámeček správně usadit na své místo.

Jakmile je vše připraveno, stačí vnitřní rámeček připevnit čtyřmi vruty. Poté už zbývá pouze zkontrolovat funkčnost ventilátoru, otevírání poklopu a správné zapojení všech elektrických prvků.

Po dokončení montáže je patrné, že vnitřní rámeček ventilátoru Vanterra MaxxVent zabírá méně prostoru než původní střešní okno Mini Heki. Interiér tak působí čistě a moderně, aniž by utrpěla jeho praktičnost.

Už v základní výbavě ventilátor nabízí řadu užitečných prvků. Nechybí pevná moskytiéra, zatemňovací roletka ani integrované dvojité LED osvětlení, které lze využít jako hlavní nebo doplňkový zdroj světla v obytném prostoru.

Veškeré funkce ventilátoru Vanterra MaxxVent lze ovládat přímo prostřednictvím dotykového panelu umístěného na vnitřním rámečku. Součástí balení je také dálkový ovladač, který je možné pomocí přiloženého držáku umístit například na stěnu obytného prostoru, aby byl vždy po ruce.

Uživatel tak může pohodlně nastavovat rychlost ventilace, otevírání poklopu i další funkce pohodlně na dálku bez nutnosti kontaktu se samotnou jednotkou. Podrobné představení jednotlivých funkcí a možností nastavení najdete v popisu produktu.

Přestože montáž vyžaduje pečlivou přípravu a dodržení správného postupu, nejde o nijak složitou úpravu. Odměnou je výrazně lepší větrání interiéru a vyšší komfort při cestování i kempování během horkých dnů. Pokud navíc nechcete instalovat klasickou klimatizaci, představuje Vanterra MaxxVent zajímavou a energeticky nenáročnou alternativu.

Text: SvětKaravanů.cz; Foto: Jan Bordovský - CamperLIFE.cz
